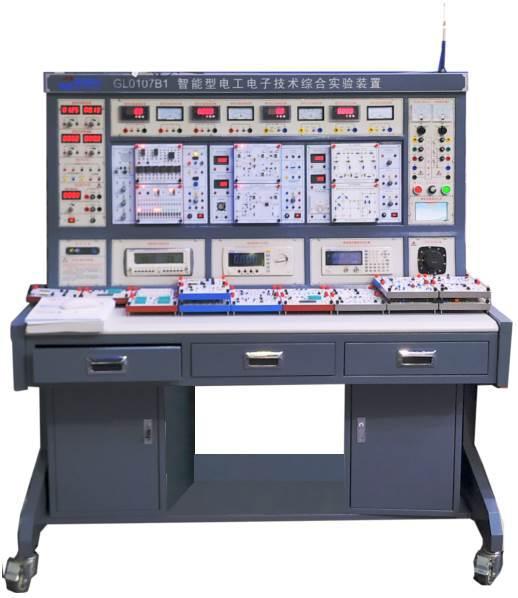

GL0107B1 智能型电工电子技术综合实验装置

1 产品概述

 1.1 概述

GL0107B1智能型电工电子技术综合实验装置是为满足当前教学仪器行业的智能化、信息化需求，以云服务、云计算为平台保障，以智能控制、信息技术为创新手段，以优化实验、实训教学为核心目的，所开发的通用型、综合型的电工电子类教学装置。该产品采用平台+模块化式设计理念，根据配置的不同，可满足各高等院校、职业类院校所开设的电类、非电类相关经验丰富的基础电子类、电工类、电气类所涉及的实验、实训课程教学需求。

1.2 特点

1、采用平台+模块式设计方式，实验平台按照功能较 大化设计，如通用资源功能、实训功能、存储功能、导线挂架、计算机柜等功能俱全，平台也可根据教学需求灵活配置，通过优化资源配置，理论上可完成电子、电工、电气类所有配套的实验、实训内容，同时该结构形式的设计也保证了实验内容的升级，以及设备维护维修的方便；

2、平台配备独立的设备管理器，采用智能仪表、程控电源、数据采集卡为硬件载体，通过网络技术将平台内所有仪器设备进行信息化，通过虚拟仪器技术及实验管理软件优化资源分配，智能管理设备上所有的硬件资源；

3、以云服务、云计算为平台保障，通过以太网或移动通信技术，将信息化的实验设备硬件工况、维护管理信息、课程配套的教学资源、实验过程记录等内容上传到云平台，通过云计算、大数据分析设备使用状态、实验异常记录等内容，可实时向厂家反馈设备维修维护信息，同时在实时反馈中优化实验课程，也极大的方便了学校对实验室仪器设备的管理；

4、配套的实验管理软件平台基于服务器架构，服务器优选云服务器，实验软件具备设备管理、考勤管理、实验过程管理、实验结果管理、虚拟仪器仪表以及教学资源管理等功能，软件基于开放性设计，可拓展如故障考核、语音视频通信等功能。

2产品组成

实验平台由实验台主体、实验模块、实验软件以及配套实验室环境建设的硬件组成，实验台主体由电源控制屏及实验桌体组成，控制屏采用铁质双层亚光密纹喷塑结构，钣金结构，开放式设计，配备万向脚轮带可调脚杯，桌面板采用防火、防烫、绝缘、耐磨高密度板，实验台主体可选配电脑机箱、储存柜，储存柜可选配带智能存储功能，整个实训桌体可根据用户需求个性化定制。

2.1 基本参数

^Ø外形尺寸：1406×755×1500mm（长×宽×高）；

^Ø设备重量：≤150Kg（不含模块）；

^Ø输入电源：三相五线 AC380V±10% 50Hz，带漏电保护；

^Ø装置容量：＜2kVA；

^Ø工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m。

2.2 设备管理系统

系统自带4.5寸人机界面，触摸控制，可用于管理实验设备各项信息：

（1）开机自检：开机时即可检查设备电源状况，如设备电源异常可切断设备电源，提醒设备异常；

（2）电源控制：由漏电保护器控制电网输入设备的总电源，电源启停：通过钥匙开关（或急停按钮）-->启动按钮-->停止按钮控制设备总电源的启停，选配硬件可与实验管理软件配套，实现实验系统远程电源管理，如远程查看当前电源电压、电流信息，控制电源开关等；

（3）漏电保护：工业级电流型漏电保护器、三相五线制接地保护；

（4）电压保护：1路电压保护，可在交流90V～400V范围内任意设置所需工作电压范围，当超出设定范围时，自动切断设备总电源，同时发出报警并记录此报警信息；

（5）电流保护：1路电流保护，可在交流0.1A～10A范围内任意设置所需工作电流阈值以及允许过流时间，当电流值大于设定值且达到设定时间时，或者输出短路等电流大于10A的情况下，系统自动切断设备总电源，同时发出报警并记录此报警信息；

（6）图形化界面：与实验设备对应的设备管理界面，点击图像中对应的设备单元，即可显示该单元电路的基本信息以及工作状态，比如点击电源单元，可查看该电源系统电流电压信息等；

（7）时间管理：可设置当前日期、时间，同时提供设置定时提醒功能；

（8）环境管理：选配温湿度传感器，实时监控设备内部环境，确保设备可靠运行，避免因潮湿、过热等带来设备的损坏，配合选配器件实现照明控制、通风控制；

（9）实验单元管理：提供各单元配套实验内容简介，提供详细使用简介及注意事项，提供接口管脚信息、配套完成实验内容；

（10） 辅助功能：九宫格界面显示，可查看设备基本信息、使用记录、维护保养、账户管理、冗错管理（设备管理系统损坏，但确保设备可工作于失效保护状态）；

（11） 预留拓展功能：具备用于功能拓展的预留接口，用于拓展使该系统具有如影音通讯、数据采集、程控源以及故障考核功能。

2.3 实验电源系统

所有电源可选配传统功能或者智能型电源，智能型电源可通过实验软件可实现针对实验内容自动设定电压、电流的功能，远程控制异常可自动切换回本地手动控制，完善的失效保护机制，确保系统可脱机稳定运行，提高系统稳定性。

2.3.1 交流电网电源

三相五线制电网输入，三相四线插座输出可允许实验台串联供电，方便实验室布线；单相电源输出提供计算机、外部仪器仪表的供电。

2.3.2 交流实验电源

（1）提供三相电源实验电源输出，带电压指示，启动、停止控制，具备漏电、过流保护功能；

（2）提供三相0~380V/1.5kW可调交流电源输出，带电压指示，具备漏电、过流、过压、欠压保护功能。

2.3.3 普通直流稳压电源

（1）提供双路0~30V/2A可调稳压电源，电压指示，具备过流保护，自动复位功能；

（2）提供DC±5V/1A、DC±12V/1A固定直流稳压电源，具备过流保护，自动复位功能；

（3）提供两路DC0～200mA可调恒流源：连续可调，电流指示，开路保护。

2.3.4 智能型直流稳压电源

（1）额定输出电压：0~32V (CH1/CH2)；

（2）额定输出电流：0~3.2A (CH1/CH2)；

（3）设置分辨率：电压：10mV，电流：1mA；

（4）CH3输出特性：电压：5V，电流：3

（5）四位电压及电流高精度显示

（6）可设置过压及过流保护；

（7）5组一键调用存储值；

（8）过压、过流、过温保护；

（9）键盘锁定、关机记忆、软件校准；

（10）USB Device、RS232通讯接口；

（11）支持G-LAB智能实验教学管理软件。

2.3.5 普通信号源

（1）输出信号：正弦波、方波、三角波输出和一路同步TTL电平输出；

（2）频率范围：0Hz~2MHz，带扫频输出；

（3）输出幅度：0~10Vp-p(空载)/ 50Ω±10%；

（4）频率计数：计数范围0-4294967295，测频范围1Hz~60MHz。

2.3.6 智能型任意信号发生器

（1）显示：4.3英寸WVGA（480*272）TFT液晶屏，同时显示两路频率、幅值等信息；

（2）垂直分辨率：14bit，采样率：125MS/s；

（3）输出波形(CHA)：正弦波、方波、斜波、脉冲波、噪声、直流DC、任意波形；

（4）输出频率范围(CHA)：正弦波：1µHz～2MHz；方波：1µHz～2MHz；三角波：1µHz～200kHz；频率分辨率：1µHz；

（5）内置16种任意波，频率范围(CHA)：1µHz～1MHz；

（6）内置6位高精度、宽频带频率计、频率范围：100mHz～100MHz；

（7）输出幅值 (CHA高阻)：2mVpp～23Vpp之间连续可调；

（8）输出幅值和频率误差在±1%左右；

（9）模拟数字调制类型：AM、FM、PM、ASK、FSK、PSK、PWM；

（10）USB Device接口，用于远程控制；

（11）电源：100~240VACrms，50Hz/60Hz；

（12）支持G-LAB智能实验教学管理软件。

2.4 测量仪表系统

2.4.1 智能交流电压表

能对交流信号进行真有效值测量，测量范围0～500V，量程自动切换，精度0.5级，四位数显，RS485通讯，可通过上位机采集实验数据，另可增配同等量程的指针式交流电压表。

2.4.2 智能交流电流表

能对交流信号进行真有效值测量，测量范围0～5A，量程自动切换，精度0.5级，四位数显，RS485通讯，可通过上位机采集实验数据，另可增配同等量程的指针式交流电流表。

2.4.3 智能直流电压表

能对直流电压进行测量，测量范围0～500V，量程自动切换，精度0.5级，四位数显，RS485通讯，可通过上位机采集实验数据，另可增配同等量程的指针式直流电压表。

2.4.4 智能直流电流表

能对直流电流进行测量，测量范围0～5A，量程自动切换，精度0.5级，四位数显，RS485通讯，可通过上位机采集实验数据，另可增配同等量程的指针式直流电流表。

2.4.5 智能式单、三相功率表、功率因数表

由两套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用单片机计算有功功率、无功功率。单相功率及三相功率P1、P2测量，精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质等；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。通过两表法即可测量三相总功率。

2.4.6 智能型数字万用表

（1）较 大显示5999；自动量程；频响（Hz）100kHz；二极管测试；SCR测试；三极管测试；通断蜂鸣；数字保持USB  数据传输；·EBTN LCD  背光液晶显示；输入保护；

（2）输入阻抗600mV量程：3GΩ 其余量程10MΩ；

（3）直流电压(V)：600mV/6V/60V/600V/1000V ±(0.3%+2)；

（4）交流电压(V)：600mV/6V/60V/600V/1000V ±(0.6%+5)；

（5）直流电流 (A)：600μA/6000μA/60mA/600mA/20A ±(0.8%+3)；

（6）交流电流 (A)：600μA/6000μA/60mA/600mA/20A ±(1%+5)；

（7）电阻 (Ω)：600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ ±(1%+5)；

（8）电容 (F)：6nF/60nF/600nF/6μF/60μF/600μF/6mF/60mF ±(1.5%+5)；

（9）电感 (H)：600μH/6mH/60mH/600mH/6H/60H/100H ±(1.5%+5)；

（10）频率 (Hz)：600Hz/6kHz/60kHz/600kHz/6MHz/20MHz ±(0.1%+10)；

（11）摄氏温度(°C)：-40 °C  ～ 1000°C ±(1%+1°C)；

（12）华氏温度(°F)：-40°F～1832°F ±(1%+2°F)；

（13）100V/120V/220V/240V ±10%，47Hz～63Hz；

（14）支持G-LAB智能实验教学管理软件。

2.4.7 智能型交流毫伏表

（1）可两通道同时测量，同时显示数显交流毫伏表

（2）具有测量电压频率范围宽：10Hz~2MHz

（3）输入阻抗：≥10ΜΩ，输入电容≤47pF

（4）测量电压范围：400μV~400V

（5）四位LCD数显，较 大显示4040

（7）支持G-LAB智能实验教学管理软件。

2.4.8 虚拟仪器一

（1）模拟通道数 2 ，带宽 20MHz(-3dB) ；

（2）输入阻抗 电阻: 1MΩ；

（3）输入灵敏度 20mV/div to 5V/div；

（4）分辨率 8 bits ；

（5）较 大实时采样率 48MSa/s；

（6）时基范围 1ns/div to 5000s/div（1-2-5步进）；

（7）USB接口及供电，配套上位机虚拟仪器软件。

2.4.9 虚拟仪器二

（1）双通道100MHz 带宽，1GS/s实时采样率；

（2）每通道28Mpts存储深度，存储深度支持自动模式和手动选择；

（3）8英寸WVGA（800×480）TFT液晶屏，256级灰度显示(支持色温显示)；

（4）波形捕获率高达50，000wfms/s，支持触发输出（Trigger Out）验证波形捕获率；

（5）低底噪声，宽范围，垂直档位1mV/div~20V/div，并且各个档位均支持全带宽；

（6）时基范围5ns/div~50s/div，支持每通道时基独立可调；

（7）支持加、减、乘、除、FFT、级别高 运算（支持公式编辑）、逻辑运算等计算功能；

（8）触发类型标配：边沿，脉宽，欠幅，超幅，N边沿，延迟，超时，持续时间，建立/保持，斜率，视频，码型；选配：RS232/UART，I2C，SPI；

（9）支持同时打开Y-T和X-Y模式，可观测李沙育波形；

（10）配备标准接口：USB Host，USB Device，LAN，AUX Out（Trigger Out / Pass/Fail）；（11）支持拓展25MHz等性能双通道函数/任意波形发生器模块；

（12）支持拓展锂电池供电数字万用表模块；

（13）支持拓展逻辑分析仪模块；

（14）支持RS232/UART、I2C、SPI总线解码（选配）；

（15）支持G-LAB智能实验教学管理软件。

2.5 模拟电路实验单元

MM模拟电路实验单元由实验底箱和实验模块组成，实验底箱采用优质开模底壳，尺寸为 310×280mm，实验底箱集成了各种实验资源；实验模块尺寸为 150×125mm，每个模块正面有中英文标识，反面有保护底盒，配有 4 个专用供电及固定插座，实验模块与实验底箱配套使用。模块上集成两种供电方式，确保实验模块既可以安装在实验底箱，通过底箱供电进行实验，又可以脱离实验底箱，通过外部供电独立进行实验。

2.5.1 模拟电路实验底箱

（1）提供DC±12V/1A固定直流稳压电源输入接口，具备过流保护，自动复位功能；

（2）提供12V/5W灯泡负载一个；

（3）提供扬声器1个，接口引出，具备过流保护，自动复位功能；

（4）提供200欧/2W功率电阻一个；

（5）提供2W精密可调电阻4组，分别为10K和100K各两个；

（6）提供2组单元模块固定装置，带供电功能，具有防反接设计，短路保护及自动恢复功能。

2.5.2 模拟电路实验模块

模块尺寸为 150×125mm，每个模块正面有中英文标识，反面有保护底盒，配有 4 个专用供电及固定插座，与实验模块配套底箱配套使用。模块上集成两种供电方式，确保实验模块既可以安装在实验底箱，通过底箱供电进行实验，又可以脱离实验底箱，通过外部供电独立进行实验。

（1）晶体管放大电路一

模块上具有电源供电指示及供电单元、晶体管放大单元模块电路，可完成单管放大电路实验、两级放大电路实验、负反馈放大电路实验等试验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。

（2）晶体管放大电路二

模块上具有电源供电指示及供电单元、差分放大电路、场效应管放大电路，可完成场效应管放大电路实验以及差动放大器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。

（3）波形发生电路

模块上具有电源供电指示及供电单元、波形发生电路，可完成 RC 正弦波振荡器实验、LC 正弦波振荡器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。

（4）集成运放电路

模块上具有电源供电指示及供电单元和集成功放放大电路实验内容等，同时模块还提供各种实验中所需要的电阻、电容、二极管等常用元器件以满足实验需求。

（5）功率放大电路模块

模块上具有电源供电指示及供电单元、功率放大电路，可完成 OTL 功率放大电路、集成功率放大电路等实验内容。

（6）直流稳压电源电路

模块上具有电源供电指示及供电单元、整流电路、输入滤波、输出滤波、可调集成稳压、二极管稳压、晶体管串联稳压、晶闸管可控整流、固定集成稳压电路，可完成各种稳压电路实验内容。

2.6 数字电路实验单元

数字电路实验单元由实验底箱和实验模块组成，实验底箱采用优质开模底壳，尺寸为 310×280mm，实验底箱集成了各种实验资源；实验模块尺寸为 150×125mm，每个模块正面有中英文标识，反面有保护底盒，配有 4 个专用供电及固定插座，实验模块与实验底箱配套使用。模块上集成两种供电方式，确保实验模块既可以安装在实验底箱，通过底箱供电进行实验，又可以脱离实验底箱，通过外部供电独立进行实验。

2.6.1数字电路实验底箱

（1）提供DC±12V/1A固定直流稳压电源输入接口，具备过流保护，自动复位功能；

（2）提供正负输出单次脉冲：提供正负脉冲输出，每按一次输出一个正负脉冲；

（3）提供三态逻辑测试笔：可测量和显示TTL电平的高电平、低电平和高阻态；

（4）提供带LM386功放的扬声器1个，接口引出，具备过流保护，自动复位功能；

（5）提供2W精密可调电阻4组，分别为10K和100K各两个；

（6）提供2组单元模块固定装置，带供电功能，具有防反接设计，短路保护及自动恢复功能。

2.6.2 数字电路实验模块

模块尺寸为 150×125mm，每个模块正面有中英文标识，反面有保护底盒，配有 4 个专用供电及固定插座，与实验模块配套底箱配套使用。模块上集成两种供电方式，确保实验模块既可以安装在实验底箱，通过底箱供电进行实验，又可以脱离实验底箱，通过外部供电独立进行实验。

（1）DIP 拓展电路一

模块上具有电源供电指示及供电单元、2 组 14 脚锁紧插座（所有端子使用镀金台阶插座引出），2 组 14 脚锁紧插座（所有端子使用镀金台阶插座引出），方便扩展使用各种数字芯片，拓展实验内容。

（2）DIP 拓展电路二

模块上具有电源供电指示及供电单元、1 组 20 脚锁紧插座（所有端子使用镀金台阶插座引出），军品圆孔型直插式 IC 插座（8 脚座 1 个，双排 40 脚座 1 个，单排 20 脚座 1 个，所有端子使用镀金台阶插座引出），方便扩展使用各种数字芯片，拓展实验内容。

（3）DIP 拓展电路三

模块上具有电源供电指示及供电单元、2 块 400 孔面包板，提供 16 路单排插座转镀金台阶插座电路，方便扩展使用各种数字芯片，自由搭建实验电路，拓展实验内容。

（4）逻辑电平输出电路

模块上具有电源供电指示及供电单元、2 组 TTL 三态输出电路单元（带三色指示灯）、16 路 TTL 电平输出单元（带三色指示灯）、16 路带驱动 TTL 电平指示单元（三色指示灯），提供实验所需各种逻辑电平资源。

（5）LED 显示电路模块

模块上具有电源供电指示及供电单元、共阴数码管单元、共阳数码管单元、8*8LED 点阵单元，6 组 LED 数码管及配套驱动显示单元，可在模块上完成各种 LED 基础显示实验及数字时钟实验。

（6）存储器电路

模块上具有电源供电指示及供电单元、地址译码实验单元（主要包括 24 个二极管的矩阵及镀金台阶插座）、存储单元（主要包括 8*8 点阵和配套数字逻辑芯片），读写控制单元（主要包含 4 块数字逻辑芯片），可在模块上演示存储器的工作原理，包括地址译码、数据存储、数据读写、数据锁存等，存取结果可以通8*8 点阵显示，方便直观。

（7）AD/DA 转换电路

模块上具有电源供电指示及供电单元、A/D、D/A 转换电路及转换原理流程框图，转换芯片采用 8 位 8 通道 A/D 转换芯片 ADC0809，电流输出型 8 位 D/A 转换芯片 DAC0832，配套数字电路实验模块完成实验内容。

（8）数电选配芯片套件

提供 1 套实验所需各种数字逻辑芯片，满足常规数字电路实验和学生自行创新实验的需求。

2.7 电工基础实验单元

电工基础实验单元采用优质开模底壳，尺寸为 310×280mm，通过选配不同的实验挂箱，可组合完成各种电工基础实验内容。

（1） 电路基础模块（一）

实验内容：戴维南定理/诺顿定理、基尔霍夫定律/叠加定理、较 大功率传输定理、电源等效变换。

（2） 电路基础模块（二）

实验内容：变压器实验、互感实验、电流表量程扩展实验、双口网络/互易定理。

（3） 三相电路模块

提供单相、三相负载电路，负载为三个完全独立的灯组，可连接成△和 Y 型两种三相负载线路，每个灯组均设有三个并联的白炽灯螺口灯座（每组设有三个开关控制三个负载并联支路的通断），可插九只白炽灯，各灯组设有电流插座。

通过实验学生可以掌握电压、线电流和相电压、相电流的测量方法，可研究三相负载作星形、三角形、对称、不对称、有中线、无中线情况下的电压电流关系，了解不对称负载星形连接时中线的作用，并可比较三相供电方式中三线制四线制的特点。

（4） 元件库模块（一）

提供大功率电阻、电容、电感、二极管和四个精密多圈电位器。由学生按照实验指导书上提供的电路图，自己动手连接电路完成实验。

（5） 元件库模块（二）

提供 NPN 和 PNP 型三极管、电流插孔、单刀双掷钮子开关、双刀双掷钮子开关、共地电容组、可变电阻箱。由学生按照实验指导书上提供的电路图，自己动手连接电路完成实验。

（6） 受控源模块

实验内容：电压控制电压源 VCVS、电压控制电流源 VCCS、电流控制电压源 CCVS、电流控制电流源CCCS、回转器及负阻抗变换器（四种受控源、回转器、负阻抗变换器的图形符号采用标准网络符号）。

（7） 交流电路模块

实验内容：RC 双 T 选频网络、RLC 串联谐振电路、一阶二阶动态电路、串并联选频。

（8） 功率因数表模块

此模块集成一块功率因数表，可以通过切换测量电压、电流、功率以及功率因数。

（9） 滤波器模块

实验内容：二阶有源低通滤波器、二阶有源高通滤波器、二阶有源带通滤波器、二阶有源带阻滤波器四个实验。

2.8 电力拖动实训单元

（1）DGZ17 继电控制模块（一）

提供两个交流接触器和两个热继电器，每个元器件的端子均通过导线连接到护套插座上，实训接线时直接通过护套插座连线即可。

（2）DGZ18 继电控制模块（二）

提供三个熔断器、四个按钮开关和一个多效果 转换开关，每个元器件的端子均通过导线连接到护套插座上，实训接线时直接通过护套插座连线即可。

（3）DGZ19 继电控制模块（三）

提供一个交流接触器、一个热继电器和两个中间继电器，每个元器件的端子均通过导线连接到护套插座上，实训接线时直接通过护套插座连线即可。

（4）DGZ20 继电控制模块（四）

提供两个行程开关和两个数字时间继电器，每个元器件的端子均通过导线连接到护套插座上，实训接线时直接通过护套插座连线即可。

（5）三相鼠笼式异步电动机

提供三相鼠笼式异步电动机一台，电机型号：YS-6324，电压：380V/380V,接法：Y/△，功率：120W，

转速：1400r/min。

2.9 智能实验教学管理软件

实验教学管理软件是结合当前教学仪器行业的智能化、信息化需求，以云服务、云计算为平台保障，以智能控制、信息技术为创新手段，以优化实验、实训教学为核心目的，所开发的配套于电工电子类教学装置的软件。

实验教学管理软件具有以下功能：

2.5.1 多级权限管理：软件包含管理员、教师、学生用户权限功能：

（1）管理员端功能：管理员主要对实验室基本信息、实验室基础设施、以及软件的数据库进行管理，具体有如可对实验室的公告信息、实验简介、固定资产、易损耗材、教师队伍、实验课程以及系统数据库等进行有效管理功能；

（2）教师端功能：教师主要对实验人员、实验课程等进行管理，具体功能如可对实验公告、实验室简介、实验日志、学生及个人信息、实验设备、实验流程等进行管理功能；另外教师端集成了创新项目开发系统、实验视频监控、考试管理系统功能；

（3）学生端功能：学生主要是根据老师的提前部署，可查看公告信息、实验室简介、实验课程等信息；可对个人信息进行管理；可根据老师要求完成如基础实验内容、创新项目开发、在线考试系统等内容。

2.5.2 实验流程管理：通过该系统学生可在老师的监控及指导下完成在线实验内容：

（1）教师端功能：教师可管理并开设实验内容、管理实验资料（如指导书、报告模板、实验视频等）、配置实验软件、批改实验报告、管理学生成绩；

（2）学生端功能：学生可进行查看实验课程、进行实验签到、查看实验资料（如指导书、报告模板、实验视频等）、打开经验丰富实验软件进行实验，较 后可上传实验报告、查看个人成绩。

2.5.3 在线实验系统：在实验流程管理的框架下，学生可通过实验软件完成在线实验功能：

（1）实验仪器仪表管理：支持智能实验电源、信号源远程控制功能，支持智能万用表、智能电压电流表、智能交流毫伏表、虚拟仪器等在线数据采集、曲线生成、数据分析功能；完全高还原仪器设备的虚拟化人机界面，可对仪器设备各个按键功能禁止和启用，可根据实验课程对仪器设备状态进行单项或批量恢复预设；支持输出终端~异常检测；支持实时分析显示学生实验状态，杜绝抄袭，提高实验质量；支持在线自动录入设备型号、软件版本、固件版本等信息，使实验室资产完全实现数字化；支持固件库，可实现自动检测设备固件版本，并推送升级；

（2）支持数字报告系统：支持电子报告模板设计：支持丰富的图文混排、公式编辑、涂鸦、多媒体资源插入等功能；可在线预习并量化考核；可在线录入测量数据，防止抄袭；可在线录入思考题等主观数据；支持在线自动生成传输特性曲线。支持学生自主设计报告，满足开放性等设计型实验教学需求。可添加图片、文件等资源附件，极大的扩展系统使用范围和灵活度；所有报告存放在数据库服务器，可通过大数据分析教学质量；可按课程、学生和班级等要素查看报告；可对所有报告的数据做统计分析，并以图表方式直观展示，支持在线考核系统：支持自动评分、过程评分、任意位置批改及老师较 终评分和写评语；

（3）支持实验视频监控：采用智能高清摄像头设备，安装过程利用较 新的二维码技术和无线网络，极为方便简单，无需布线，不用担心复杂的IP设置，利用手机APP扫描二维码即可完成安装过程。在设备衔接上更是支持多通道模式和多用户模式，一台手机可同时添加多个~卫士设备，也可支持在手机、电脑、PAD等多平台观看操作。同时一台~卫士也可支持多个用户同时使用，同时访问实时影像。

2.5.4 实验设备管理系统：该系统可对实验设备的状态进行有效查看和管理：

（1）通过该系统可查看设备工作电流电压、设备自检信息、温湿度信息；可查询生产制造日期、维修维护管理信息、历史使用记录以及报警信息；实现实验室整体管理与云端控制功能；

（2）支持远程电源管理，对设备进行过压、过流保护进行设定，并实时监控电流电压信息，当超出设定范围时，自动切断设备总电源，同时发出报警并记录此报警信息；

（3）云端控制：可通过以太网或者移动网络与上位机通讯，实现通过上位机或者手机app远程控制设备管理的所有功能，设备管理之间可不通过上位机中转自行通讯。

2.5.5 创新项目开发系统

通过该系统协助教师或学生完成诸如课题开发、毕业设计、电子竞赛等创新项目的开发工作：软件基于IPD集成产品开发的全流程，结合企业实际的产品开发经验，确立了一整套的敏捷开发流程，教师开通创新项目后，下发概念阶段模板。学生端完成市场需求规格说明书、技术分析与预算报告和财务分析报告的编写，进行TR1的评审。通过评审后，教师端下发计划阶段*部分模板，学生端完成项目任务下达书和项目计划书的编写，提交DCP1评审。通过评审后，下发计划阶段第二部分模板，学生端完成总体设计方案和关键物料BOM的编写，提交TR3评审。通过评审后，教师端下发开发验证阶段*部分的模板，学生端完成详细设计方案，提交TR4评审。通过评审后，教师端下发开发验证阶段第二部分的模板，学生端完成电路图设计，领料组装，调试，测试用例和自测核对表等工作，提交TR5测试报告。通过评审后，教师端下发开发验证阶段第三部分模板，学生端完成BOM清单，工艺文件的编写后，提交TR6样机评审报告。通过评审后，输出创新项目完成资料，完成创新项目开发工作。

2.5.6 考试管理软件：软件能满足经验丰富考试要求，基于以太网的C/S模式，实现教师端PC控制多台学生端PC，随机发送试卷、自动生成考号，自动评定成绩：

（1）教师端须具有的主要功能：

a)学生信息模块：添加、修改、查找、删除学生信息使用软件时，首先使用导入信息模块，自动导入学生信息，包括姓名，身份证号，学校等信息到服务器数据库，软件随机分配考生单一的考号；

b)题库管理：添加、修改、删除试题、试卷，点击连接数据库，软件实现数据库的交互，根据考试需要，导入所需题库，数量可任意选择；

c)成绩管理：成绩汇总、查找、删除，考试完成后考试根据实际情况进行打分，填入客户端软件，进行成绩保存后，可以根据时间条件，或者身份证号条件进行信息的查询；

（2）学生端须具有的主要功能：客户端学生根据姓名，身份证号，和学校作为登录信息，进入分配的单一考号的账户。可以完成申请考试，抽考题，下载考题的功能，然后进行考试；

（3）软件同时显示服务器信息和在线考生主机信息，便于考试实时监控。

2.5.7 提供云数据服务，具备丰富的课程资源：提供配套的课件、教材、实验指导书、参考实验数据、仪器设备使用说明、培训资料、教学视频等各种与实验相关的素材，支持实验报告模板及在线修改，使实验教学有序展开。

2.5.8 支持在线交流平台：教师可以在线监控学生实验状态：如管控实验预约、答复实验疑问、实验流程指导等。

2.5.9 软件有*级计算机软件著作权登记证书等完全自主知识产权，可避免第三知识产权纠纷及法律诉讼，并能提供长期软件*升级服务。

3实验内容

3.1 模电实验

3.2 数电实验

（2）CMOS 门电路参数测试

（3）基本门电路的逻辑功能测试

（4）TTL 集电极开路与三态输出门的应用

（5）集成逻辑电路的连接和驱动

（6）编码器及其应用

（7）译码器及其应用

（8）数码管显示

（9）数据选择器及其应用

（10）加法器与数据比较器

（11）组合逻辑电路的设计与测试

（12）竞争冒险

（13）触发器及其应用

（14）移位寄存器及其应用

（15）计数器及其应用

（16）脉冲分配器及其应用

（17）单稳态触发器与施密特触发器

（18）多谐振荡器

（19）555 及其应用

（20）D/A 转换实验

（21）A/D 转换实验

 3.3电工基础实验

 （1）常用电工仪表使用及减小仪表测量的方法

（2）常用电路元件的简易测试

（3）电路元件伏安特性

（4）电路基本测量

（5）基尔霍夫定律

（6）叠加定理

（7）互易定理

（8）戴维南定理

（9）诺顿定理

（10）电压源与电流源的等效变换

（11）电压源与电流源的较 大功率传输

（12）受控源特性研究

（13）RC 一阶电路的响应及应用

（14）典型信号的观察与测量

（15）RC 电路的频率响应及选频网络特性

（16）RLC 串联谐振电路

（17）RLC 元件阻抗特性测定

（18）双口网络

（19）二阶动态电路的响应及其测试

（20）负阻抗变换器

（21）回转器

（22）交流电路等效参数的测定

（23）正弦稳态交流电路的研究

（24）日光灯电路及功率因数的提高

（25）互感电路实验

（26）单相铁心变压器特性的测试

（27）三相交流电路的研究

（28）三相电路功率的测试

（29）有源滤波实验

（30）仪表量程扩展实验
