移动互联安卓教学实训平台

2020-04-03

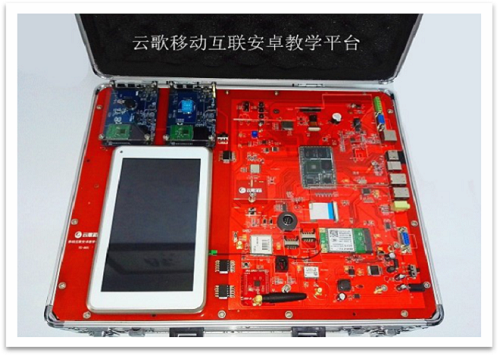

1. 云歌移动互联安卓教学平台

1.1. 平台简述

云歌移动互联安卓教学平台，CPU采用三星S5P4418处理器，四核Cortex-A9,主频为1.4～1.6GHz、内存：1GByte的DDR3, 8GB eMMC 5.0 Flash存储，采用7寸高清1024x600 TFT-LCD多点电容触摸屏。系统支持Android5.1、Ubuntu12.04、Linux+QT4.8。
网关板具有丰富的的通讯接口：提供2路串口、4路USB HOST、UST OTG,以太网口、音频接口、HDMI、RS485、语音通话接口以及预留板载zigbee、蓝牙4.0、WIFI模块。
云歌移动互联安卓教学平台具有丰富的外设资源主要包含：4G通讯模块，工业数据GPRS/EDGE模块、高清摄像头、WIFI模块，蓝牙4.0 、麦克风及扬声器、提供可编程按键及LED灯、板载Zigbee接口（可扩展物联网节点）、云歌移动互联安卓教学平台提供丰富并具有特色的硬件资源，丰富的教学资源，一体化售后服务。

1.2. 平台硬件组成

1).网关技术参数：
网关核心采用三星S5P4418处理器，四核Cortex-A9，1.6GHz主频，支持流畅的2D/3D图形加速；1GB DDR3内存，8GB eMMC 5.0 Flash存储。
系统支持Android5.1、Ubuntu12.04、Linux+QT4.8。带云计算集群计算功能，提供相关的实验案例和功能截图。
7寸高清1024X600 TFT-LCD及电容触摸屏。
带HDMI接口，主板板载立体声功放，标准扬声器。板载MIC话筒。
板载500W CMOS摄像头，提供YUV和MIPI双摄像头接口。
标准TF卡接口
4个USB HOST2.0接口；
1个USB Device接口；
1个10M/100M自适应以太网接口RJ45；
2个工业标准RS232串口，工业标准RS485接口。
板载ZigBee网关模块接口，可支持扩展ZigBee开发应用。
支持蓝牙4.0协议，支持基于BLE的智能硬件开发，微信硬件开发。提供一个基于BLE4.0的智能硬件开发节点，采用底板和无线模块分体式设计，可电池或板载供电，能扩展不少于15种传感器和外设模块，能实现微信智能硬件实验，蓝牙BLE综合应用实验，智能手环实验。
提供一个基于Wi-Fi的智能硬件开发节点和一个产品级智能开关插座。能实现基于Wi-Fi的智能硬件功能，对接云平台实现产品级的云应用和开发。产品级智能开关插座必须和开发节点采用一致的低功耗Wi-Fi SOC平台并提供完整的硬件，软件开发资源，文档和图纸。产品级智能开关插座必须支持Airkiss，Smartlink等一键配置连接功能，驱动负载能力不小于AC220V/10A,控制常规的家电等外设配合实验箱的软件验证。
板载标准安卓功能按键。
扩展接口：ADC，SPI，IRQ，GPIO等功能接口。
2).网络通讯参数：
板载全网通7模4G模块和GPRS/EDGE四频段工业级双数据模块。
板载全网通7模4G模块支持数据和语音全功能和Android平台系统级接入，可以直接拨打电话语音通话。
支持移动，联通，电信USIM卡。4G：TDD-LTE，FDD-LTE,3G：HSUPA、HSDPA、UMTS。2G：EDGE、GPRS、GSM。最高速率HSDPA 7.2Mbps
频率范围 850/900/1800/1900MHz, 900/2100MHz
板载GPS模块：ublox UBX-G6010-ST，跟踪:-160dBm 捕捉:-160dBm 冷启劢-146dBm。
板载ZigBee网关扩展接口。
移动互联多网络融合智能路由器：支持Wi-Fi IEEE802.11b/g/n协议，Zigbee通讯协议，智能安防外设通讯协议。智能路由器直接连接开发实验平台的实训模块和通用智能安防外设（非通过网关或Wi-Fi中转模式），模拟真实的智能家庭应用，提供完整移动端实训软件和实训资源。提供全部应用软件源代码和路由器的应用开发SDK及说明文档。无线速率：300Mbps，WAN接口：1×10/100M；LAN接口：4×10/100M；

1.3. 教学和实验资源

提供基于Android4.0以上操作系统的安卓开发实验例程及基于Linux3.0.15与QT4.8的Linux开发实验例程和QT应用程序开发例程，所有的实验均提供详细实验指导书、代码分析及完整的源代码。
Android实验开发部分：
提供完整的Android开发教学体系和例程，包含Android开发环境搭建，Android应用程序开发基础，活动程Activity,用户界面View实验,SQLite数据库实验,MEMU菜单实验,Webview,Wi-Fi操作实验,电话短信实验，外设的硬件控制实验，网上商城应用实验，微信智能硬件实验，蓝牙BLE综合应用实验，智能手环实验，智能云空调实验，智能云插座实验，智能灯实验。所有的实验均提供详细实验说明和代码分析，提供完整的源代码。
Linux实验开发部分：
提供完整的Linux开发教学体系和例程，包含Linux开发环境搭建，Linux系统的定制和编译，Linux基础程序开发，Linux高级应用程序开发。HelloWorld 程序实验，C++实验，Process实验，Thread实验，Time实验，beep实验，TTY串口，FrameBuffer，QT下HelloQt程序实验，QT下板载串口程序实验，QT下的Zigbee实验等。所有的实验均提供详细实验说明和代码分析，提供完整的源代码。

1.4. 平台兼容说明

云歌移动互联安卓教学平台可以市面上各种云计算实训教学软件无缝对接，实现云计算和移动互联应用开发的专业教学，满足学校的实训需求。

1.5. 产品规格说明

设备外形尺寸：34.5*40*15CM

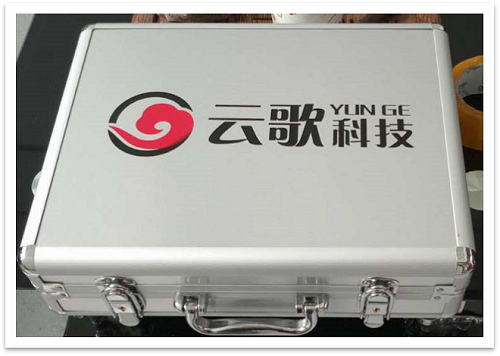

设备结构：双层结构铝箱
