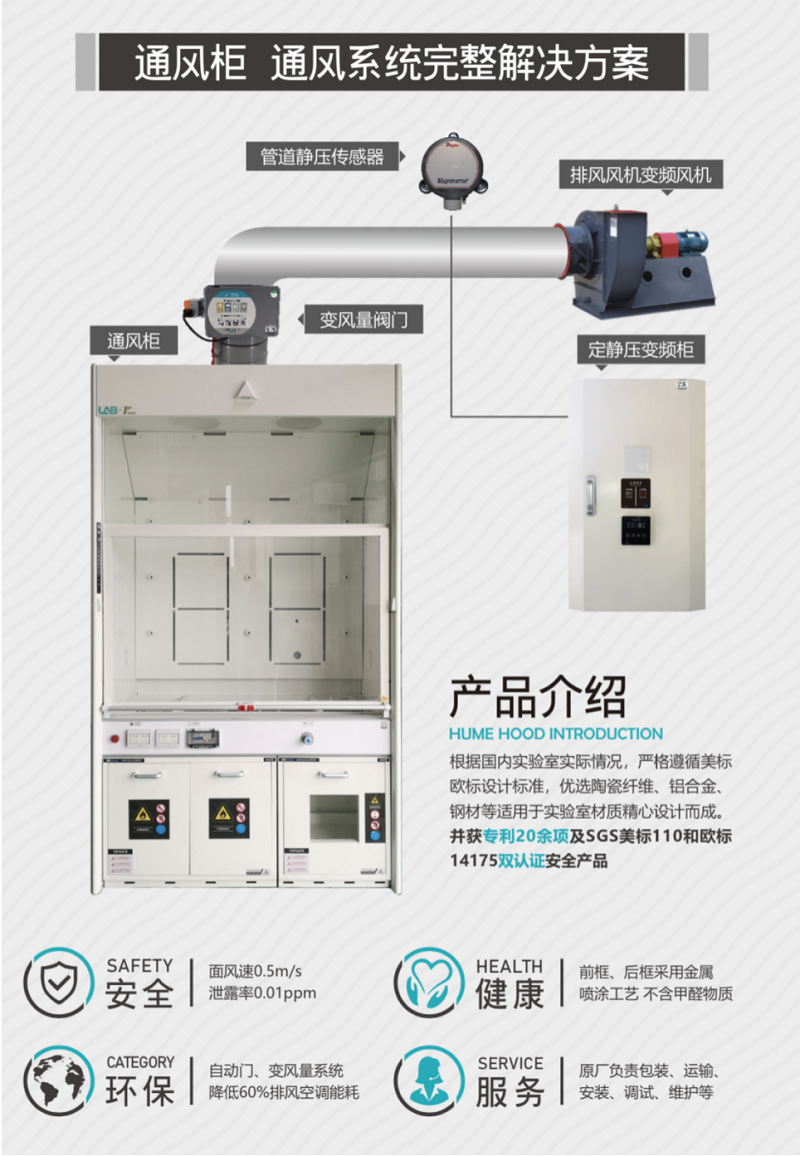

通风柜

2020-03-13

通风柜技术要求(可根据项目具体要求配备)

1.规格尺寸:1500/1800*850*2350mm;长、宽、高误差点≤3mm;邻边垂直度:台面对角线、框架对角线1000mm以下≤2mm; 1000mm以上≤3mm;采用模块化框架结构,顶部含照明、PP材质集气罩,中部为负压操作区域,理化板材质内衬。台面为实芯理化板材质,厚度不小于13mm厚PP水槽、单口水龙头。

2.整体框架模块化

2.1.主框架:

主框架-前:采用2.5mm厚一体成型6063合金框架,合金框架表面经酸洗磷化高压喷淋工艺处理、烘干后使用环氧树脂喷涂粉末静电喷涂经180°高温固化,涂层厚度 ≥75μm,满足实验室家具硬度、耐腐蚀、附着力的技术要求。表面光滑均匀、色泽一致、无流挂、皱皮、鼓泡、凹陷、压痕;

主框架-后:采用1.2mm厚度优质冷轧钢板表面经酸洗磷化高压喷淋工艺处理、烘干后使用环氧树脂喷涂粉末静电喷涂经180°高温固化,涂层厚度 ≥75μm,满足实验室家具硬度、耐腐蚀、附着力的技术要求。表面光滑均匀、色泽一致、无流挂、皱皮、鼓泡、凹陷、压痕。

2.2.内衬及导流板:采用5mm厚实验室专用理化板,抗酸碱腐蚀,表面光滑。

2.3.移门视窗:视窗玻璃采用夹胶玻璃,要求透明度高,~性高,中间层的胶膜坚韧且附着力强,受冲击破损后不易被贯穿,碎片不会脱落,与胶膜紧紧地粘合在一起,具有耐震、防爆的性能。窗框及导槽采用国标铝锭经经验丰富模具拉伸成型后,经专用CNC设备进行切、铣、刨、钻孔、攻丝加工。表面经环氧树脂粉末喷涂经高温固化,涂层厚度 ≥75μm,满足实验室防潮、防腐要求。需配合专用可调导块,使移门耐磨、轻滑,能有效解决了传统卡死现象,可随意停留。视窗开启高度在20mm≤H≤900mm中的任何位置。视窗上印有~操作指示,提示实验操作者规范操作。

视窗带悬停功能,既视窗任意一边皮带断裂,移门也不会坠落。

▲“视窗悬吊试验”结果:断开一个悬挂装置时,视窗应停滞在较初位置附近。提供第三方检测报告复印件加盖产品商鲜章作为产品技术证明文件,测试项目如有缺项或负偏离被视为无效。

视窗带防飞溅功能,既视窗内喷水时,水不会洒落在通风柜外侧。

▲“防溅漏试验”结果:飞溅在视窗内表面上的液体从视窗内表面滴下,滴落在视窗底部边缘结构上。没有液体溢出。提供第三方检测报告复印件加盖产品商鲜章作为产品技术证明文件,测试项目如有缺项或负偏离被视为无效。

2.4.同步带与同步轮:通风柜升降采用HMT5同步带,同步轮采用合金材质经过CNC精密加工而成,每个同步轮自带双轴承,提高寿命和精度;

2.5.照明:采用全罩式灯座设计,内置2*25W LED灯,光度≥1000LUX,隐藏于导流板下,易维修,具有泄爆功能。

3通风柜是实验工作开展过程中非常重要的实验装备,更是极为重要的~防护装备,同时也是实验室运行过程中重要的节能控制因素。为了保障实验工作有序、~地开展,产品需要具有极低泄露率和必要的节能设计。

3.1.产品具有低泄露性能。

▲“浓度-内测量面试验”结果中,视窗开口500mm时,SF₆平均浓度均不超过0.01ppm。

▲“浓度-外测量面试验”结果中,视窗开口500mm时,SF₆平均浓度均不超过0.01ppm。

▲“浓度-干扰试验”结果中,视窗开口500mm时,SF₆平均浓度均不超过0.01ppm。

3.2.产品具有视窗限位功能。

▲“视窗限位和报警试验”结果:装有一个限位装置,放置视窗开启超过视窗上标记的较大操作位置450mm。视窗开启位置回到450mm以下时,限位装置自动复位。一旦视窗开启位置超过450mm,声光报警开始工作。



注:

1、规格、参数:根据项目实际情况调整;

2、台面、内衬、水槽水龙头等:根据项目实际情况调整
