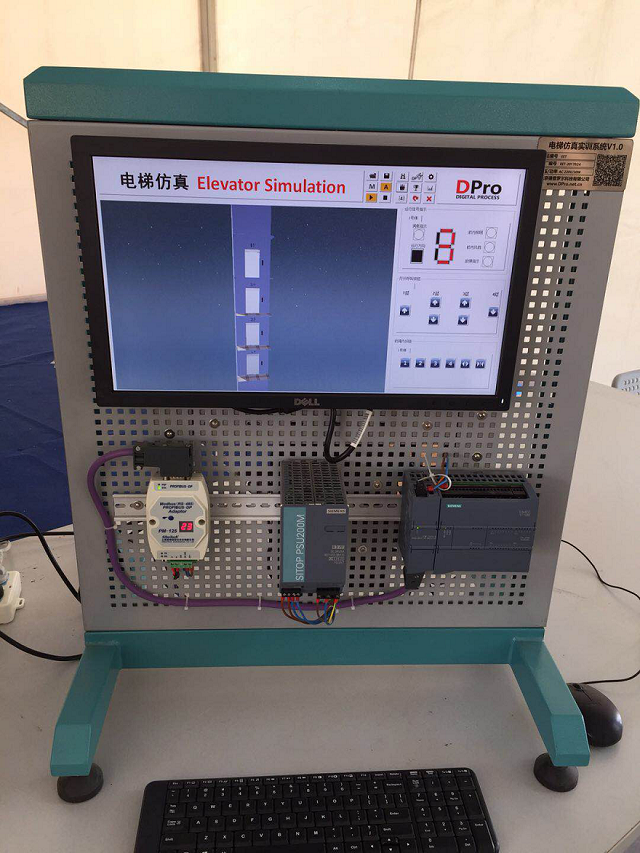

一、 电梯~实训系统V1.0

(长宽高：450mm*300mm*500mm)

1.功能介绍：

电梯~实训系统应用三维虚拟现实技术，能够对电梯运行过程中的多种传感器、电机等信号，不同的工作条件/场景以及故障模式进行实时模拟，该系统满足的情景再现与工程再现使得人机具有良好的交互方式，逼真的表现形式使得学习人员感受到电梯环境并可以对电梯系统进行操控从而达到教学/培训的效果。其具有如下特点，

u  对象来源于生活，常见熟悉且不可或缺；

u  因其涉及人身~，又隶属于特种设备；

u  置身于~环境之中，可以充分调动感觉通道、运动通道和思维通道的学习机能，提高教学效率。

2．可进行的实训项目

基于外部控制器与电梯~对象组成的硬件在回路~系统，学员可进行如下科目的培训：

1. 电梯运行原理及组成结构认知

2. 电梯系统控制策略

l 基本集选控制策略

l 模糊控制

l 神经网络控制

3. 基于PLC的电梯系统控制实施

l EET与PLC的硬件连接及控制器硬件组态

l 电梯启停控制

l 电梯楼层信号的产生、~及显示

l 电梯外呼内选信号的登记与~

l 电梯开关门控制

l 电梯开关门故障保护

4. 电梯系统故障诊断

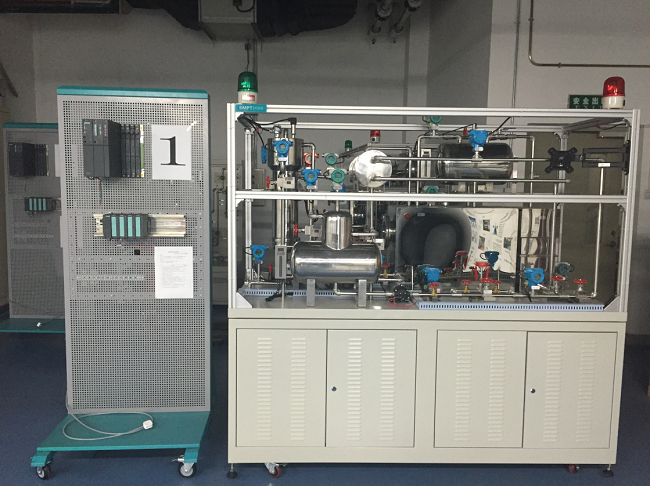

二、SMPT-1000级别高 多功能过程与控制实训系统产品介绍

(小锅长宽高：1800mm*600mm*2000mm，控制系统500mm*500mm*2000mm)

功能及实验介绍：

本系统包括从设备、单元、装置到流程四个层次的被控对象，由浅入深，从简单到复杂，因此可以进行多种类、多层次的控制系统实验与研究。同时，可以为过程控制工程师掌握一定的工艺背景知识，具备对各类对象特性的分析和相应控制方法的设计、实施能力。

在本实验系统上可以进行的过程控制实验是排列组合的概念，可以允许实验者自行定义和二次开发，使得可控对象的数量相当多。实验系统可自定义的内容包括：

l 工艺过程可切换

l 设备尺寸可自定义

l 工艺条件、负荷可变

l 调节阀类型、流通能力可修改

l 检测点与执行机构可自由选择

l 控制算法自由定义

l SMPT-1000不同实验设备间可以相互联接，组成厂级流程

因此，在SMPT-1000上所进行的过程控制实验项目可以由用户自由定义。因此，可以在长期教学中得到各种层次的应用，满足综合型、设计型、创新型和探索型实验的要求。

实验项目分类

实验项目按种类，可分以下几大类，带*为SMPT-1000独有的实验项目：

（1）过程特性及测试实验

（2）过程开、停车实验

（3）故障及排除实验

（4）基础控制实验

（5）复杂控制实验

（6）全流程控制综合设计实验

（7）先进控制实验

（8）智能控制实验

（9）~控制*

（10）故障诊断实验

（11）优化控制*

（12）MES执行层控制*

1．过程特性及测试实验

（1）自衡系统

（2）非自衡系统

（3）单容系统

（4）隔离多容系统

（5）关联多容系统

（6）液位系统

（7）流量系统

（8）压力系统

（9）温度与传热系统

（10）成分系统

（11）过程非线性系统

（12）离心泵特性

（13）离心式鼓风机特性

（14）调节阀特性（线性、等百分比、抛物、快开）

（15）复杂管网流量、压力特性*

2．过程开停车实验

（1）离心泵及液位系统

（2）多级液位系统

（3）液位、压力实验系统

（4）多级热交换系统*

（5）加热炉开停车实验*

（6）工业锅炉开停车实验*

（7）蒸发器开停车实验*

（10）顺序控制*

3．故障及排除实验

（1）信号接线错误*

（2）现场总线通讯错误*

（3）硬件组态错误*

（4）控制器组态错误*

（5）参数整定错误*

（6）OPC配置错误*

…

4．基础控制实验

（1）流量PID单回路控制

（2）液位PID单回路控制

（3）压力PID单回路控制

（4）温度PID单回路控制

（5）成分PID单回路控制

（6）PID参数整定（2-4种方法）

（8）工业控制器组态*

（9）HMI操作员站组态*
