（一）、功能简介

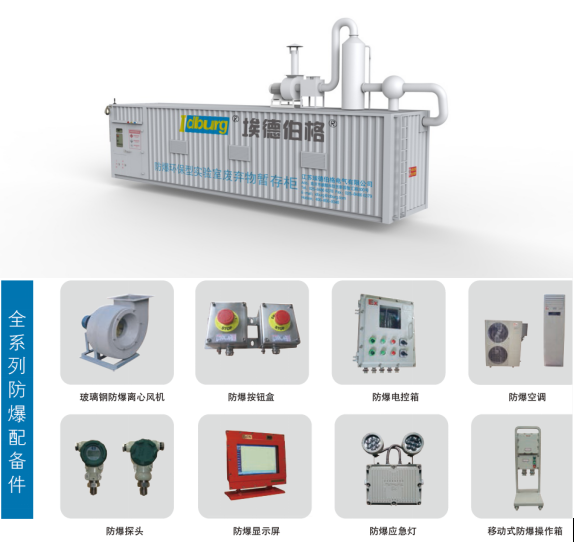

 埃德伯格投入巨资，博士技术团队历时两年时间*研发的防爆环保型“实验室废弃物暂存柜”（又称：实验室废弃物中转站）是目前国内市面上~级别较高、环保效果较好、智能化程度较强的实验室废弃物户外暂存设备。暂存柜分集装箱式库房和全不锈钢移动库房两个系列。

本设备完整系统由防爆供电系统、防爆制冷系统、防爆通风系统、防爆监测系统、防爆通讯系统、防爆照明系统、气体灭火系统、废气净化处理系统、漏液回收系统、防腐储存系统、防雷防静电接地系统、防火门窗系统、双层保温系统、远程监控系统、联网报警系统和个人防护系统等十六大模块系统共同组成。用户可以根据自身需求选择需要的功能系统。埃德伯格拥有强大的设计开发能力，接受客户特殊规格及特殊功能定制。

  （二）、产品功能

1、子系统功能介绍：

（01）柜体结构系统

1.1.1  CS型：采取双层保温结构，外部采用集装箱箱体，箱体厚度不低于2.0mm，立柱板材厚度不低于4.0mm，门板厚度不低于3.0mm，暂存柜内部使用厚度不低于1.5mm的304不锈钢钢板。夹层净厚度不低于为30mm，内部填充厚度不低于30mm，密度不低于128kg/m³的保温阻燃陶瓷纤维。

       SS型：采取双层保温结构，外部采用304不锈钢板拼装焊接，钢板厚度不低于2.0mm，立柱板材厚度不低于4.0mm，门板厚度不低于3.0mm，暂存柜内部使用厚度不低于1.5mm的304不锈钢钢板。夹层净厚度为38mm，内部填充厚度不低于30mm，密度不低于128kg/m³的保温阻燃陶瓷纤维。

1.1.2 暂存柜外部尺寸：D1220mm*W2440mm*H2900mm

1.1.3 暂存柜设立高窗，窗户下沿距离安装平台1.2m—1.4m之间，为防止有害及易燃气体局部聚集，确保均匀进风，柜体每侧设立3个窗户，每个窗户上安装百页进风口并做风管导流处理，窗户面积不得低于0.12m²。为确保~，窗户安装防护铁栏或采取其它防盗措施，并采取避光和防雨、防虫及防火措施。

1.1.4 暂存柜门采用具有防火、防雷、防静电、防腐、不产生火花等功能的单一或者复合材料制成，门向疏散方向开启，并可从内部打开。

1.1.5 暂存柜采用撞击式逃生门，门向疏散方向开启，疏散门开启时，门扇不应影响疏散走道和平台的宽度。疏散门严禁上锁。逃生门装置自动门闩，保证内部人员随时可以推动把手或依靠人力把门开启。

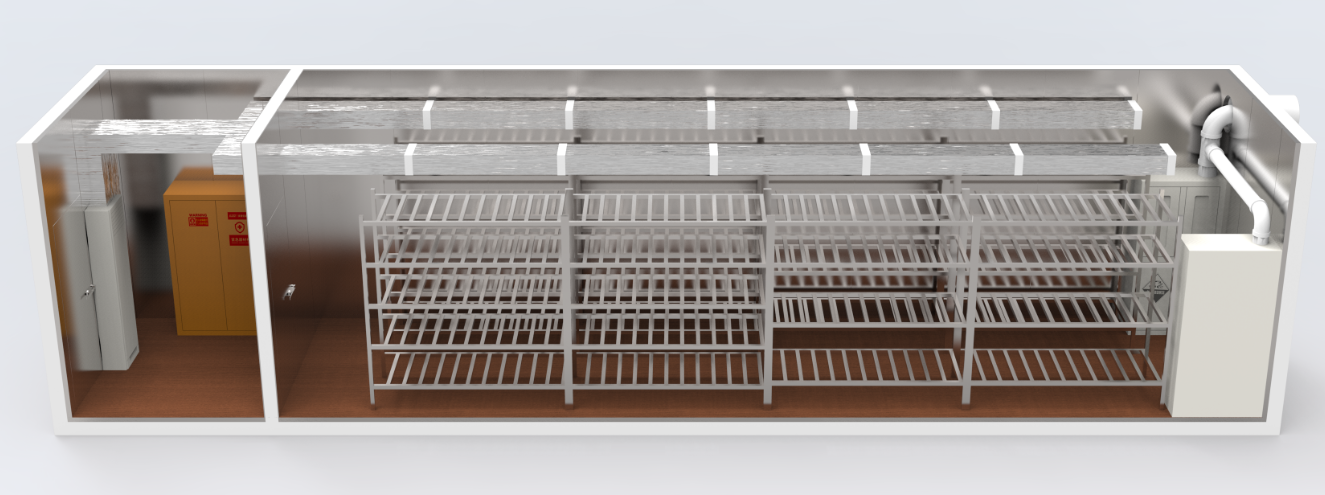

1.1.6 暂存柜内部储存分为操作间、低危区、高危区3大区域，入库门与核心库区之间设立操作间（缓冲间）便于操作人员在进入核心库区之前佩戴相关劳保用品，高危区位于暂存柜较里端并设置紧急逃生门。逃生门旁边设置紧急喷淋房；暂存柜内放置不锈钢开放式货架，高危区用于存放有密封的废液，低危区用于存放有包装的固体废弃物、试剂瓶等等，货架上部设置了一些可调节风量的喇叭形吸风罩，通过风管将挥发性废气通入主排风管道；

1.1.7暂存柜另一端外部设置攀爬梯用于平时检修，并可根据用户需求安装可燃气体声光报警器、TVOC有害气体声光报警器、温湿度报警器等；

（02）防爆供电系统（必选）

入库门的左侧，安装防爆配电箱，所有管线均需做防爆处理，线路接头使用防爆接线盒；

（03）防爆制冷系统（必选）

采用防爆空调并与室外离心防爆风机进行智能联动，确保暂存柜在夏季高温极端环境下，柜内温度不高于35℃（也可设定为28℃），空调具备来电自启功能,可采用1用1备的模式进行轮值备份，提高~系数。

（04）防爆通风系统（必选）

暂存柜正压设计，采用防爆离心风机进行通风，柜内顶部安装有风管，管路上采用防火止回阀；

（05）防爆监测系统（必选）

采用防爆TVOC探头、防爆可燃气体探头、防爆温湿度探头，防爆控制箱，可通过监控屏幕实时监控暂存柜核心库区的内部的温湿度，有害气体浓度，易燃气体浓度。

（06）防爆照明系统（必选）

暂存柜体内部防火防盗门的正上方设置防爆型紧急指示灯，柜体顶部安装防爆照明灯；

（07）智能消防系统（普通消防器材必选，气体灭火可选）

入库门的左侧放置干粉灭火器,并配置灭火毯。

（08）废气废液净化系统（必选）

采用较~、较环保的废气废液处理系统，酸雾塔+光触媒+等离子+活性炭。针对用户实验室废弃物的种类，进行经验丰富设计，确保排放达到环保部门的标准。

（09）漏液回收系统（必选）

外柜体内地板中心设置集液槽和可活动的漏液盖板，漏液盖板上开有2排漏液孔，集液槽2端设置漏液管，向外柜体两侧穿过框架梁，连接上回收管、回收桶即可收集漏液。

（10）防腐储存系统（必选）

柜体内部采用304不锈钢汉堡包双层保温结构设计，具有较强的耐腐蚀能力。如需储存强酸强碱，单独设立强酸强碱库区，内部采用阻燃型pp板。标准产品配备不锈钢货架【货架总长度8米，材质为304不锈钢，单层承重量不低于200公斤，其中低危区4米货架（分两节每节长度为两米，上下共5层）放置废瓶收集箱，高危区4米货架（分两节每节长度为两米，上下共4层）放置废液桶】，所有货架均安装推拉式护栏。【注】：内部储存空间可根据用户要求进行调节。

（11）防雷防静电接地系统（必选）

严格按照*防雷接地规范进行设计及施工。参与人员均持有*防雷部门颁发资质。

（12）应急处理系统（必选）

在库区操作人员遇到废气废液中毒中暑等紧急情形，从紧急逃生门逃出后，~接触到高腐蚀性的废液或眼睛有废液飞溅进入，可直接进入隔壁的紧急冲淋房进行冲洗，确保人身~。

（13）双层保温系统（必选）

双层汉堡包结构设计，在集装箱的内部在加装双层304不锈钢钢板，内部填充内部填充厚度不低于30mm，密度不低于128kg/m³的保温阻燃岩棉或陶瓷纤维。

（14）远程管理系统（可选）

业界起首进的远程管理系统。升级版本可通过远程管理应急平台设置修改温湿度、有害气体浓度、易燃气体浓度报警值等各项参数，进行远程授权，远程诊断故障，并可远程对软件系统进行升级。

（15）联网报警系统（必选）

入库门的上方安装可燃气体、TVOC有害气体、温湿度报警器，暂存柜可以通过无线及有线两种方式，实现远程监控，实时了解暂存柜的使用情况，以及内部的温湿度，有害气体浓度，易燃气体浓度。

（16）个人防护系统（必选）

操作间设置一台应急器材柜，柜内存放工作服、口罩、手套、护目镜等个人防护装置。在柜门外两米范围内设置紧急组合式喷淋洗眼器。设置专门的紧急逃生门的暂存柜，在紧急逃生门的旁边两米范围内设置紧急喷淋房。

 （二）、技术规格书

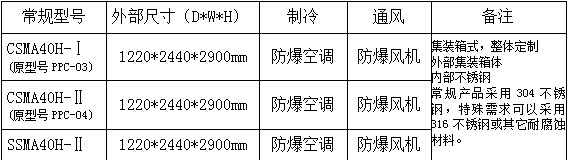

2.1产品主体系统

说明：

（1）、命名定义：

CS:定制集装箱式

SS:全不锈钢拼接

N：自然通风

M：机械通风

A：防爆空调

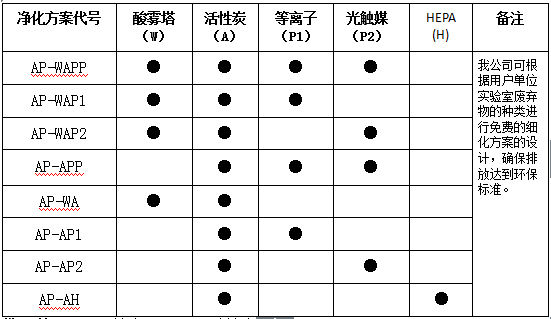

 2.2环保净化系统

代码说明：P1：等离子；P2：活性炭。

 【组合式净化系统】

  1、废气的组成与危害
　　化学实验室室内空气污染物的种类很多，成分复杂，排放具间歇性，主要空气污染物包括有机气体和无机气体两大类。有机气体包括四氯化碳、甲烷、乙醚、乙硫醇、苯、醛类等。无机气体包括一氧化氮、二氧化氮、卤化氢、硫化氢、二氧化硫等。
　　这些气体直接排放到大气中，会加剧酸雨的形成，构成严重的社会公害，人如果吸入较多会造成直接伤害。
2、实验室废气处理方法
　　目前对气态污染物的处理方法一般可分为湿法和干法两大类，具体需要根据化学实验室废气的特点来选择效率高 率、低成本的方法。

A、湿法废气处理（酸雾净化塔）
　　湿法废气处理采用酸雾净化塔进行废气处理，适于净化氯化氢气体（HCl）、氟化氢气体（HF）、氨气（NH3）、硫酸雾（H2SO4）、铬酸雾（CrO3）、氰化氢酸气体（HCN）、硫化氢气体（H2S）、低浓度的NOx废气等水溶性气体，具备净化效果好、结构紧凑、占地面积小、耐腐蚀、抗老化性能好、安装、运输、维修管理方便、设备结构较为简单、一次性投资少等特点，因而广泛应用于对气态污染物的处理。
　　酸雾净化塔适应于高层建筑屋面上安装，工作原理是酸雾废气由风机压入净化塔，经过喷雾及填料层，废气与氢氧化钠吸收中和液进~液两相充分接触吸收中和反应，酸雾废气经过净化后，再经脱液层脱液处理，然后排入大气。净化后的酸雾废气可低于*排放标准。

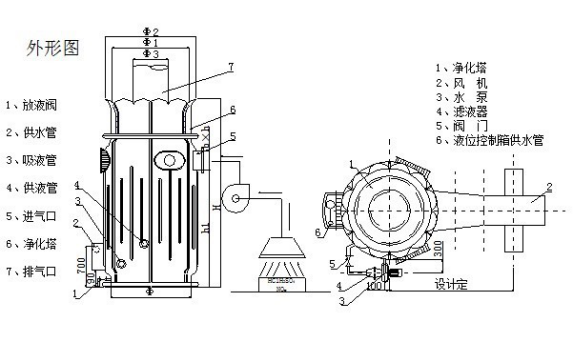

   净化塔附图

B、干法废气处理（活性炭）
　　气体混合物与多孔性固体接触时，利用固体表面存在的未平衡的分子引力或者化学键力，把混合物中某一组分或某些组分吸附在固体表面上的过程。具有吸附作用的固体称为吸附剂，该方法的优点是设备简单，操作方便，易于实现自动控制。但是因吸附剂的物化性能不同，具有较强的针对性，所以处理含不同有害物质的废气须配置不同理化性能的吸附剂，才能起到良好的气体净化作用；如果废气通过吸附剂的时间较短，废气中有害物质的含量过高，废气净化的效果就会不理想；在废气通过吸附介质时，由于气流受固体介质的阻挡作用，须增加风机的功率才能保证通风系统的正常风速。吸附剂需要定期更换或作再生处理才能保证吸收装置的正常运行。所以该方法在实际应用中需要投入一定的费用和人力，此种方法一般用于废气中有害物质的种类相对稳定且含量较低的废气处理，这样便于采用一种有针对性的吸附剂。
　　干法废气处理采用有机气体活性炭吸附装置，其原理是活性炭具有很多微孔及很大的比表面积，依靠分子引力和毛细管作用，能使溶剂蒸汽和挥发性物质吸附于其表面，又根据不同物质的沸点，用蒸汽将吸附物质析出。当采用蒸汽为解除吸介质时，析出的有机溶剂蒸汽与水蒸汽一起通过冷凝器凝结，进入分离桶经分离后回收有机溶剂。

C、等离子净化

传统离子净化器工作原理是较高放电。空气中的氧分子是通过独立的单元，一个个微小单位实施较高放电。这种放电方式在工作的同时会产生出臭氧集成串在电场作用下，产生大量的小离子群，小离子与空气中的氧分子进行碰撞而形成正负氧离子。
正氧离子:
（1）正氧离子具有很强的活性，能在极短的时间内氧化分解甲硫醇、氨、硫化氢等污染因子，并打开有机物挥发性气体的化学链，经过一系列的反应后较终生成二氧化碳和水.（2）正氧离子能破坏空气中~的生存环境，使~和孢子失去活性，就不能再繁殖了，从而降低了室内~浓度。
负氧离子可以吸附大于自身重量几十倍的悬浮颗粒，靠自重沉降下来，从而~空气中悬浮胶体（气溶胶）达到净化空气的目的。

 D、光触媒

材料

光触媒材料主要有纳米TiO2、ZnO、CdS、WO3、Fe2O3、
